производства ЧАО «Кераммаш»
Трубчатые рекуператоры герметичны, их применяют для подогрева воздуха. Трубы для рекуператоров изготавливают из различных марок сталей в зависимости от температуры продуктов сгорания и необходимой температуры подогрева воздуха. При этом возможен подогрев воздуха до 400°С и использование продуктов сгорания при температуре дымовых газов перед рекуператором до 900°С. В трубчатом петлевом рекуператоре возможно соответствующее температуре удлинение каждой трубы в отдельности.
| Наименование | Значение | ||||
| Назначение | подогрев воздуха | ||||
| Температура подогрева воздуха*, °С |
400 | 400 | 400 | 400 | 400 |
| Температура дымовых газов*, °С, не более |
900 | 900 | 900 | 900 | 900 |
| Производительность по воздуху*, м3/ч | 800 | 1400 | 6000 | 2700 | 4500 |
| Площадь поверхности теплообмена со стороны продуктов сгорания, м2 |
11,5 | 19,5 | 87 | 31 | 68 |
| Потеря давления по воздушному тракту, Па |
800 | 1000 | 1000 | 1000 | 1000 |
| Потеря давления по тракту дымовых газов, Па |
25 | 35 | 40 | 40 | 40 |

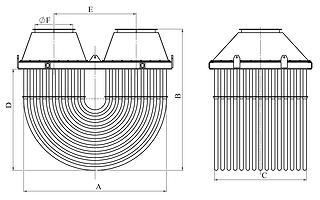

| Размеры, мм | |||||
| A | 800 | 950 | 2260 | 1380 | 2260 |
| B | 1180 | 1450 | 2230 | 1440 | 2230 |
| C | 700 | 820 | 1457 | 880 | 1160 |
| D | 850 | 950 | 1600 | 1100 | 1600 |
| E | 450 | 565 | 1300 | 850 | 1300 |
| F | 159 | 350 | 600 | 400 | 550 |
| Масса, кг | 260 | 450 | 2500 | 950 | 1970 |
* — максимальное значение.
